AT型活塞式氣動執行器

AT型活塞式氣動執行器 產品概述

AT型活塞式氣動執行器通過CAD三維模型優化設計，外形美觀緊湊、現代化的造型；并采用新型材料，使產品的質量、性能較好；多規格選型更經濟實惠；AT型活塞式氣動執行器產品符合標準技術規范，適應現在和未來的需求。

AT型活塞式氣動執行器 產品特點

1、齒輪齒條雙活塞對稱結構設計，動作快且平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
2、擠壓的鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（陽極氧化+特氟隆涂層），使用壽命較長，摩擦系數低。
3、一體式設計，雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
4、組合式預符荷彈簧組，使其在裝配過程或使用現場中，能方便而安裝或增減彈簧數量。
5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器是準確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
6、多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出附件，如限位開關盒、電氣定位器、位置傳感器（倍加福、圖爾克）。
7、氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、壽命較長。
9、緊固件均采用不銹鋼材料，長期抗腐蝕。
10、連接部分符合標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。

AT型活塞式氣動執行器 外形及連接尺寸 (mm)

AT型活塞式氣動執行器外形圖

型號 Model AT042 AT050 AT063 AT075 AT088 AT100 AT115 AT125 AT145 AT160 AT190 AT210 AT240 AT270 AT300 AT350 AT400
ISOflange F03 / F05 F03 / F05 F03 / F05 F05 / F07 F05 / F07 F07 / F10 F07 / F10 F07 / F10 F10 / F12 F10 / F12 F12 / F14 F12 / F14 F16 F16 F16 F16 / F25 F16 / F25
A 122 143 162 212 248 270 318 345 408 440 530 592 670 723 870 935 1035
B 55 68 84 100 115 126 145 157 178 196 233 255 292 332 355 410 466
C 20 20 20 23 23 23 23 33 33 33 33 33 33 33 33 33 33
D 18 18 19 20 20 20 20 30 30 30 30 30 25 25 25 25 25
E 12 12 16 16 19 19 24 24 29 29 38 38 48 48 48 48 48
F 33 40.5 46 52 56 57 78 80 91 100 112 121 130 147 173 195 260
G 24 29 36 41.5 49 56 64 71 80 88 105 116 130 147 161 190 260
K 10 11 11 17 17 17 17 27 27 27 27 27 36 36 36 36 36
L 50 80 80 80 80 80 80 80 130 130 130 130 130 130 130 130 130
M 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30
N 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9
O 50 50 50 70 70 102 102 102 125 140 140 140 165 165 165 254 254
P 4-M6*9 4-M6*9 4-M6*9 4-M8*12 4-M8*12 4-M10*15 4-M10*15 4-M10*15 4-M12*18 4-M16*24 4-M16*24 4-M16*24 4-M20*30 4-M20*30 4-M20*30 8-M16*24 8-M16*24
O1 36 36 36 50 50 70 70 70 102 102 125 125 - - - 165 165
P1 4-M5*8 4-M5*8 4-M5*8 4-M6*9 4-M6*9 4-M8*12 4-M8*12 4-M8*12 4-M10*15 4-M10*15 4-M12*18 4-M12*18 - - - 4-M20*30 4-M20*30
Q 9 11 14 14 17 17 22 22 27 36 36 46 46 46 46 46 46
V 20 24 24 24 24 24 24 24 24 24 24 24 24 40 40 40 40
W 29 36 36 36 36 36 36 36 36 36 36 36 36 45 45 45 45
Y 4-M4*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M5*9 4-M6*10 4-M6*10 4-M6*10 4-M6*10
Z G1/8° G1/8° G1/8° G1/8° G1/8° G1/4° G1/4° G1/4° G1/4° G1/4° G1/4° G1/4° G1/4° G3/8° G1/2° G1/2° G1/2°

AT型活塞式氣動執行器 輸出扭矩

雙作用式輸出扭矩 (Nm)

執行器型號 Actuator Model 2.5bar 3.0bar 3.5bar 4.0bar 4.5bar 5.0bar 5.5bar 6.0bar 7.0bar 8.0bar
AT042D 3.6 4.3 5 5.7 6.4 7.3 8 8.7 10 11.6
AT050D 8.3 10.0 11.6 13.3 15.0 16.6 18.3 19.9 23.3 26.6
AT063D 14.7 17.6 20.5 23.5 26.4 29.3 32.2 35.2 41.0 46.9
AT07SD 29.1 34.9 40.7 46.5 52.3 25.2 64.0 69.8 81.4 93.0
AT088D 45.7 54.9 64.0 73.2 82.3 91.5 101 110 128 146
AT100D 66.5 79.7 93.0 106 120 133 146 160 186 213
AT115D 107 129 150 172 193 215 236 258 301 344
AT125D 138 166 194 221 249 277 304 332 387 443
AT145D 217 261 304 348 391 434 478 521 608 695
AT160D 283 340 397 453 510 567 623 680 793 907
AT190D 538 646 753 861 969 107 1185 1292 1508 1723
AT210D 658 789 920 1052 1184 1316 1447 1579 1842 2105
AT240D 966 1160 1352 1546 1740 1933 2126 2320 2706 3093
AT270D 1468 1761 2055 2349 2642 2936 3229 3523 4110 4697
AT300D 1908 2289 2670 3052 3434 3815 4197 4578 5341 6104
AT350D 2856 3427 3998 4570 5141 5712 6283 6854 7997 9139
AT400D 4069 4883 5697 6511 7325 8139 8953 9767 11394 13022

  單作用式輸出扭矩(彈簧復位) (Nm)

執行器型號 Actuator Model 彈簧數量 Spring Quantity 空氣壓力扭矩Air Pressure Torque
4.5Bar 5.0Bar 5.5Bar 6.0Bar 7.0Bar 8.0Bar 彈簧復位扭矩 Spring Return Torque
0° 開始 Start 90° 結束 End 0° 開始 Start 90° 結束 End 0° 開始 Start 90° 結束 End 0° 開始 Start 90° 結束 End 0° 開始 Start 90° 結束 End 0° 開始 Start 90° 結束 End 0° 開始 Start 90° 結束 End
AT050S 10 8.2 5.2 9.8 6.9 11.5 8.5 13.2 110.2 16.5 13.5 19.8 16.8 9.7 6.8
AT063S 10 15.3 9.4 18.2 12.4 21.1 15.3 24.1 18.2 29.9 24.1 35.8 39.9 16.9 11.1
AT075S 10 30.2 17.7 36 23.5 41.8 29.3 47.6 35.1 59.2 46.7 70.9 58.4 34.6 22.1
AT088S 10 45.6 24.5 54.7 33.7 63.9 42.8 73 52 91.3 70.2 110 88.5 57.8 50.6
AT100S 10 68.9 40.7 82.2 54 95.5 67.3 109 80.5 135 107 162 134 78.8 50.6
AT115S 10 111 62.1 133 83.6 154 105 176 127 219 170 261 212 131 82
AT125S 10 144 84 172 112 200 140 227 167 283 223 338 327 165 105
AT145S 10 227 133 270 177 313 220 357 263 444 350 531 437 258 165
AT160S 10 286 178 343 235 399 291 456 348 569 461 683 575 332 224
AT190S 10 440 210 656 426 765 535 871 641 1087 857 1302 1072 586 379
AT210S 10 473 253 737 517 605 657 1000 780 1263 1043 1526 1306 719 521
AT240S 10 887 566 1066 745 1246 923 1423 1102 1781 1459 2138 1817 1042 721
AT270S 10 1472 982 1758 1281 2059 1567 2345 1868 2932 2455 3519 3042 1490 1060
AT300S 10 1814 1074 2193 1458 2577 1837 2956 2221 3719 2984 4482 3747 2122 1460
AT350S 10 2531 1361 3105 1929 3673 2503 4247 3071 5390 4212 6532 5356 3405 2346
AT400S 10 3833 3041 4640 2653 5461 4669 6268 4281 7895 5908 9523 7526 4115 2624

AT型活塞式氣動執行器 實物圖

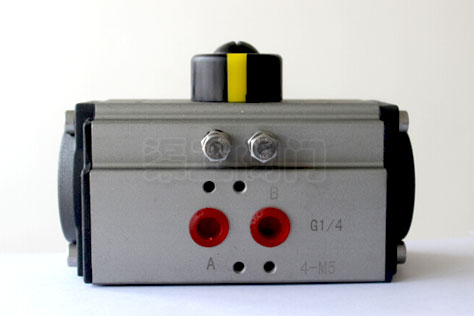

AT型活塞式氣動執行器實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多AT型活塞式氣動執行器的使用性能、外形結構、安裝尺寸參數、價格，索取 AT型活塞式氣動執行器說明書及產品選型樣本，請聯系我們。
